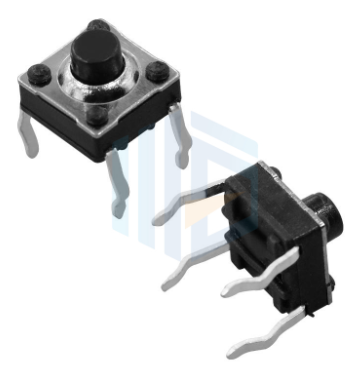

輕觸開關作為人機交互的核心部件,在戶外設備、工業控制及高濕度場景中需滿足IP67及以上防護等級,即完全防塵且能在1米深水中浸泡30分鐘不進水。其設計需從結構、材料、工藝三方面綜合突破。
結構密封設計是防護基礎。上下殼體包覆式結構通過超聲波焊接或熱鉚接實現氣密性結合,消除拼接縫隙;中框墊圈形成“迷宮式阻隔路徑”,延長水汽滲透路徑。針對動態按壓需求,彈性硅膠密封帽可承受百萬次按壓而不失效,配合“傘狀遮罩”設計阻隔水滴,例如某工業手持終端采用硅膠防水帽+一體注塑結構,通過在外殼與PCB接合處設置O型圈,成功通過IP67測試。
材料選型決定防護持久性。外殼優先選用PA66玻纖增強塑料,具備耐紫外、耐水解特性;密封膠膜采用高彈硅膠薄膜,耐撕裂強度≥30N/mm,彈性回復率>95%,可成型為凸起式“泡罩”適應多次按壓。對于極端環境,納米防水涂層可為超薄型開關增加表面疏水層,環氧樹脂密封膠則用于底部灌封保護焊點。
工藝控制確保量產一致性。自動點膠設備需將點膠量誤差控制在±5%,固化時間需匹配裝配節拍;在線密封性測試采用正壓加壓至30kPa,30秒內壓降≤1kPa為合格,或通過真空艙水浸驗證無氣泡泄露。某戶外照明控制終端項目通過三防漆噴涂+環氧灌封保護PCB,成品通過鹽霧測試120小時、防水測試(1m/30分鐘),年出貨量超30萬顆。
未來,輕觸開關將向IP68防護、微型化及智能化演進,結合CFD仿真預測進水路徑,推動無鹵素環保材料應用,為高端設備提供更可靠的交互解決方案。
